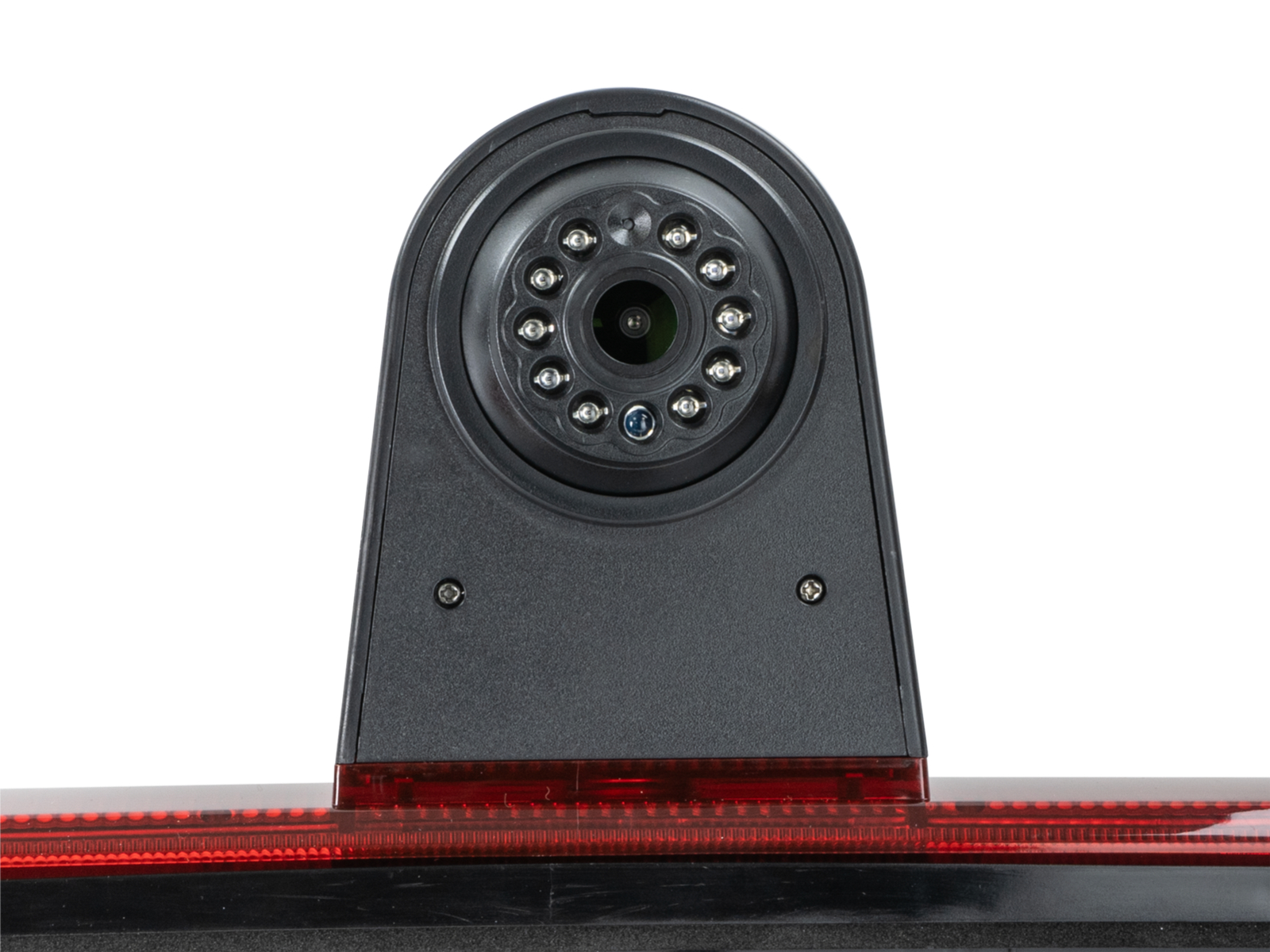

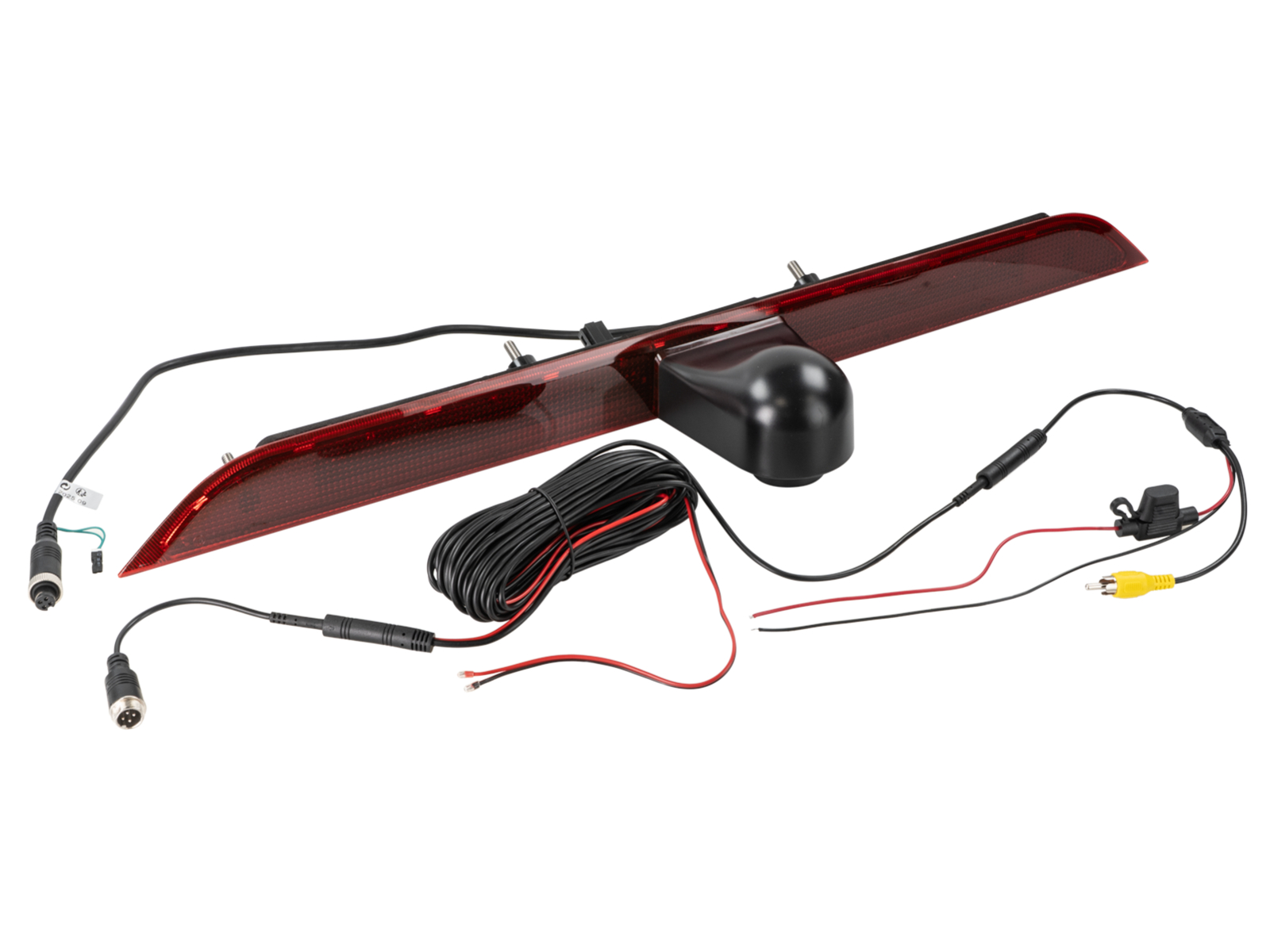

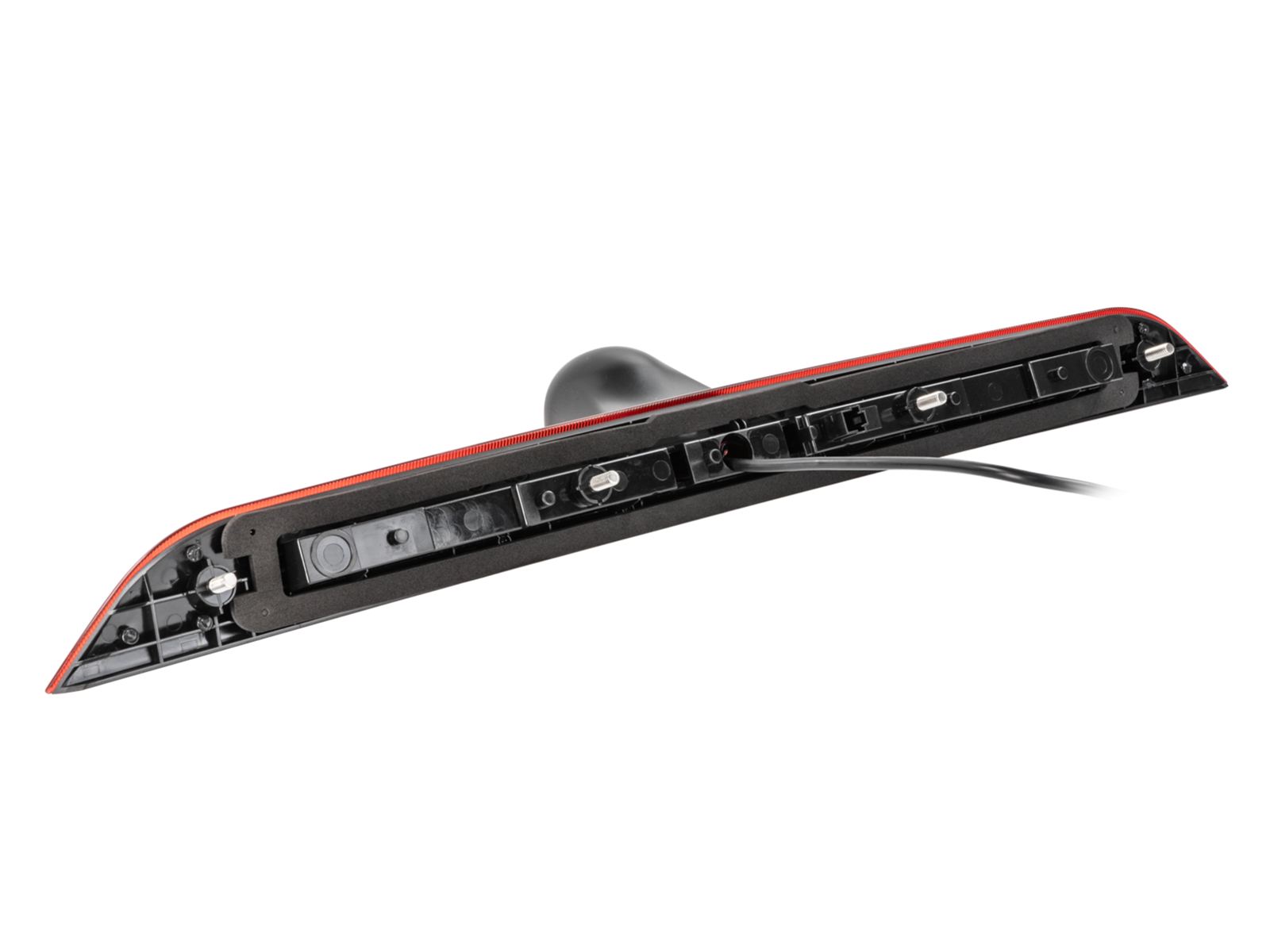

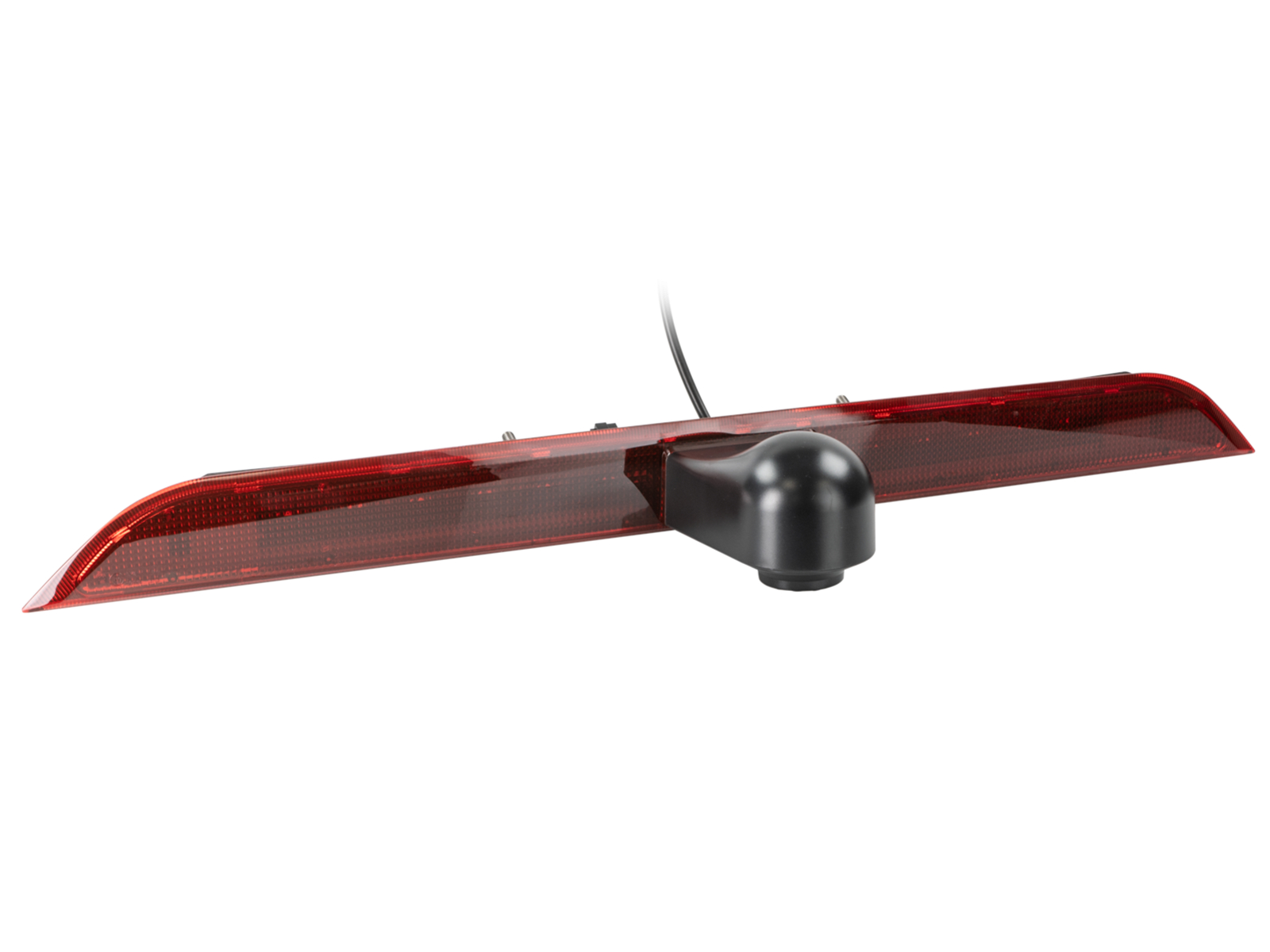

Rückfahrkamera Maxus Deliver 9 10/2020-2025 3. Bremsleuchte

Produktbeschreibung

Die Rückfahrkamera für den Maxus Deliver 9 (10/2020-2025) ist in die 3. Bremsleuchte integriert und bietet eine nahtlose Lösung zum Austausch der OEM 3. Bremsleuchte.

Vorteile

• Einfacher Austausch: Die Kamera ist speziell für den Maxus Deliver 9 konzipiert und passt perfekt in die vorhandene Bremsleuchtenöffnung.
• Erhöhte Sicherheit: Verbessert die Sicht beim Rückwärtsfahren und minimiert das Risiko von Unfällen.
• Unauffälliges Design: Die Integration in die Bremsleuchte sorgt für ein unauffälliges Erscheinungsbild.

Technische Details

Die Kamera ist kompatibel mit Modellen des Maxus Deliver 9 von Oktober 2020 bis 2025 und ersetzt die originale 3. Bremsleuchte.

Wichtige Hinweise

• Kameras sind zum Dauerbetrieb geeignet

Installationshinweise

• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Für folgende Fahrzeuge geeignet:

• Maxus Deliver 9 (SV63C) 10/2020 - 2025
• Maxus eDeliver 9 (SV63C) 10/2020 - 2025

Technische Daten

Funktionen

• Mit Orientierungslinien
• Nachtsichtfunktion
• Blickwinkel verstellbar 20°

Spannung

• Kamerabetriebsspannung: +12V
• Kameraversorgungsspannung: +12V / +24V
• Bertiebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung

Anschlüsse

• Anschluss: rot: +12V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND, Cinch(m) gelb: Video
• Kabelschleife: grün: trennen/verbinden Orientierungslinien aktivieren/deaktivieren
• Anschluss: 4 Pin Systemstecker(m)
• Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video

Material

• Aufbau: Kunststoff
• Farbe: schwarz / rot

Sensor

• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 2,6mm
• Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Nachtsichtreichweite: 10m +/-
• Auflösung: 600 TV lines
• Blickwinkel: horizontal 115° vertikal 75° +5°
• Staub und Wassergeschützt: IP67

Stromaufnahme

• Stromaufnahme: 150mA bei eingeschalteter Nachtsichtfunktion

Temperaturbereich

• Betriebstemperaturbereich: -20°C - 70°C
• Aufbewahrungstemperatur: -40°C - 80°C

Abmessungen

• Abmessungen: OEM Bremsleuchte

Kabel

• Anschlusskabel an der Kamera 3,2m +/-: 1 Kabelschleife
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss
• Karosseriemasse/GND direkt zum Monitor

Adapter

• Anschlussadapter 20cm +/-: 4 Pin Systemstecker(f) > 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerungskabel

• Verlängerung 15m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
