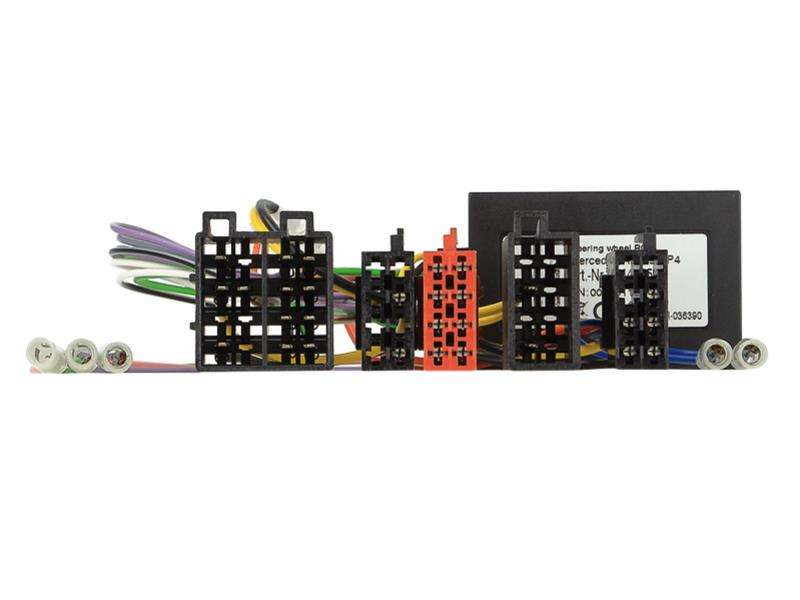

LFB Mercedes Actros/Arocs/Atego/Econic ISO +12V

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.



Hinweis:

CAN Bus
Anschluss: ISO Stecker +12V Bordnetzspannung
Fahrzeuge mit +12V Bordnetzspannung
Fahrzeuge mit +24 Volt Bordnetzspannung: Spannungswandler 24 Volt  > 12 Volt  max. 10A > Artikel: 30.3520-06
Fahrzeuge mit Radiovorbereitung: Radio muss codiert werden > wenn notwendig
Fahrzeuge Actros 5 / Arocs 5 mit runden Lenkradfernbedienungstasten
Fahrzeuge Actros 5 / Arocs 5 mit Multimedia Radio Touch OEM Gerät

Fahrzeugeinstellungen nicht unterstützt

Für folgende Fahrzeuge geeignet:

• Mercedes Actros 4 (4Gen/MP4) 2011 - 2019*
• Mercedes Actros 5 (5Gen/MP5) 2019 - 2023*
• Mercedes Arocs 1 (1Gen) 2013 - 2019*
• Mercedes Arocs 2 (2Gen) 2019 - 2023*
• Mercedes Atego 2 (2Gen) 2013 - 2023**
• Mercedes Econic 2 (2Gen) 2013 - 2023***

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• +12V Zündung Klemme 15
• +12V Beleuchtung Klemme 58
• +12V Rückfahrsignal
• Geschwindigkeitssignal
• Lenkradfernbedienung


Belastbarkeit Gesamtausgänge: 200 mA max.
Belastbarkeit Einzelausgang: 180 mA. max

Strombedarf größer 180 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*12V Radiovorbereitung CAN Bus Anschluss Klimatronik 20 Pin Stecker Pin 1 gelb-high/Pin 11 blau-low
**CAN BUS Anschluss Kombiinstrument 18 Pin Pin 9 blau-weiss/Pin 18 weiss-grün high/low
**nur Lenkradfernbedienung Funktion laut/leise Telefon annehmen/auflegen
***12V Radiovorbereitung CAN Bus Anschluss Kombiinstrument Z1 Sternpunkt X1.18/19 und X1.18/12 gelb-high/blau-low
